螺杆泵工作原理,分类以及用途

发布时间:2021/10/27 14:29:39

浏览次数:50

螺杆泵基本原理:螺杆泵是容积式转子泵,主要是依靠泵体与螺杆之间所形成的啮合空间容积变化和移动来输送液体或使液体增压的回转泵,从上图中可以看出。螺杆泵按螺杆数目分为单螺杆泵、双螺杆泵和三螺杆泵等。当主动螺杆转动时,带动与其啮合的从动螺杆一起转动,吸入腔一端的螺杆啮合空间容积逐渐增大,压力降低。液体在压差作用下进入啮合空间容积。当容积增至最大而形成一个密封腔时,液体就在一个个密封腔内连续地沿轴向移动,直至排出腔一端。这时排出腔一端的螺杆啮合空间容积逐渐缩小,而将液体排出。螺杆泵的工作原理与齿轮泵相似,只是在结构上用螺杆取代了齿轮。泵有单吸式和双吸式两种结构,但单螺杆泵仅有单吸式。泵必须配带安全阀(单螺杆泵不必配带),以防止由于某种原因如排出管堵塞使泵的出口压力超过容许值而损坏泵或原动机。

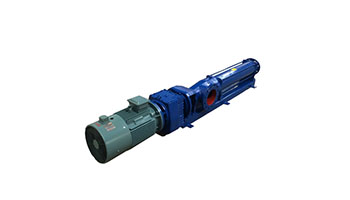

单螺杆泵:单螺杆泵是一种单螺杆式输运泵,它的主要工作部件是偏心螺旋体的螺杆(称转子)和内表面呈双线螺旋面的螺杆衬套(称定子)。其工作原理是当电动机带动泵轴转动时,螺杆一方面绕本身的轴线旋转,另一方面它又沿衬套内表面滚动,于是形成泵的密封腔室。螺杆每转一周,密封腔内的液体向前推进一个螺距,随着螺杆的连续转动,液体螺旋形方式从一个密封腔压向另一个密封腔,最后挤出泵体。



双螺杆泵:双螺杆泵是外啮合的螺杆泵,它利用相互啮合,互不接触的两根螺杆来抽送液体。作为一种双吸式非密闭的双螺杆泵,一端伸出泵外的主动螺杆由原动机驱动,主动螺杆与从动螺杆具有不同旋向的螺纹,螺杆与泵体紧密贴合,从动螺杆是通过同步齿轮由主动螺杆带动的。泵内吸入室应与排出室严密地隔开,因此,泵体与螺杆外圆表面及螺杆与螺杆间隙应尽可能小些,同时螺杆与泵体、螺杆与螺杆间又相互形成密封腔,保证密闭,否则就可能有液体从间隙中倒流回去。



螺杆泵工作特点:结构简单、工作安全可靠、使用维修方便、出液连续均匀、压力稳定,噪声和振动小,有自吸能力,但螺杆加工较困难。



螺杆泵适用场合:①输送润滑油,输送燃油,输送各种油类及高分子聚合物,适用于输送黏稠液体。



②输送高粘度介质:根据泵的大小不同可以输送粘度从37000-200000厘泊的介质。



③输送含有颗粒或纤维的介质:颗粒直径可以这30mm(不超过转子偏心距)。纤维长可以350mm(相当0.4位转子的螺距)。其含量一般可达介质窖的40%,若介质中的固体物为细微之粉沫状时,最高含量可达60%或更高也能输送。



④要求输送压力稳定,介质固有结构不受破坏时,选用单螺杆泵输送最为理想。
