一、工作原理

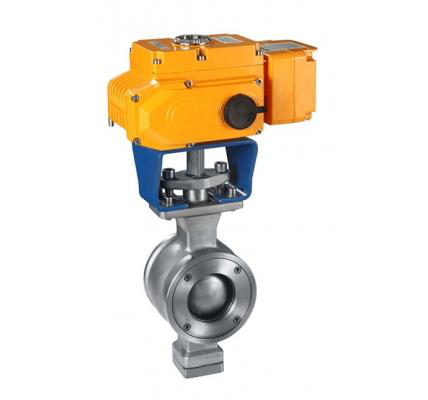

SLX系列电动球阀(阀门)有开关型和调节型可供选用。

SLX系列电动球阀分为二通型和三通型。其中二通型又分为二片式螺纹、二片式法兰、三片式螺纹，三通型又分为L型和T型。

后，内部小型继电器动作，电机立即旋转，其传动轴带动主轴及不锈钢阀芯同步旋转，根据口径大小经过20~60秒钟，阀位处于全开位置。在限位开关的作用下，电机停止旋转，并且保持锁定，同时电信号开关被碰触动作，开关信号输出使控制室内指示灯有相应指示，此时指示盘指针指示全开位置。反之，当开启电信号消失后，电机立即反转，经过20~60秒钟，在反向限位开关作用下，电机停止，此时阀位全闭，且保持全闭锁定。

SLX系列电动球阀调节型，它以380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0~10V DC电压信号为控制信号，控制电动执行机构使阀杆带动阀体内球体旋转到阀门运动所需位置，实现其自动化控制。

二、安装、使用

1、本电动球阀的安装形式无原则要求，但电动执行机构处于水平状态，电气箱盖处于水平或垂直向上状态为推荐安装形式，这样有利于润滑、调试、维护和手动操作。

2、安装时应保证维修检查人员拆卸各部件所需的空间。

3、与法兰阀体连接的螺栓不得低于8.8级。

4、当需要拆卸时，应先将手动手轮旋转数圈，在阀门稍开状态下进行。

5、安装、拆卸、调试时不可损伤密封面、密封件电气罩盖应盖严紧固，以防雨水或潮气进入。

6、视窗不得与硬物碰撞。

7、不阀门不经常使用时，应定期检查保养并操作运行，建议每月至少一次。
