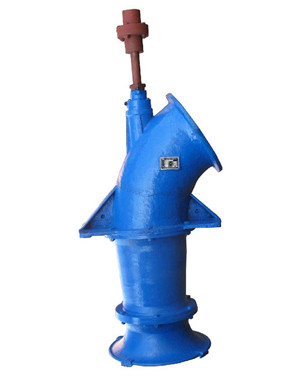

轴流泵的外形呈圆筒状，其主要部件有喇叭口、叶轮、导叶体、出水弯管、泵轴以及轴承和轴封装置等。

(1)喇叭口

主要作用是把水流以最小的损失均匀平顺地引入叶轮。一般采用符合流线型的铸铁喇叭管，其直径约为叶轮直径的1.5倍。大型轴流泵一般不用喇叭口，而采用现场浇制的进水流道。

(2)叶轮

通常由叶片、轮毂与导水锥等组成。其叶片一般为4～6片，呈扭曲形，安装在轮毂体上。叶片的材料要求能抗腐蚀、抗汽蚀，一般采用优质铸铁，大型泵多采用铸钢制造。

(3)导叶体

导叶体为轴流泵的压水室，装在叶轮上方，由导叶、导叶毂和外壳组成。导叶一般有6～12片，固定于导叶毂和外壳上，外壳呈倒圆锥状。导叶体的主要作用是将从叶轮流出的水流的旋转运动变为轴向运动，并使流速逐渐降低，从而将部分动能转化为压能。导叶体内还装有下导轴承。

(4)泵轴和轴承

泵轴用于传递扭矩，一般用优质碳素钢制成。大型全调节式轴流泵的泵轴常做成空心轴，以便于在里面安装叶片。轴流泵的轴承有两种，一种是导轴承，另一种是推力轴承。

(5)轴封装置

轴封装置设于泵轴穿出泵壳的轴孔处，用以防止压力水的泄漏，常用的轴封装置为填料函，其构造与离心泵的填料函相似，只是无水封管和水封环，泵内压力水可直接进入填料中进行润滑和冷却。

(6)出水弯管

水流从导叶体出来以后通过一段扩散管进入出水弯管，弯管的作用是把水流平顺地引出泵体，弯管弯角通常为60°。
